590 P

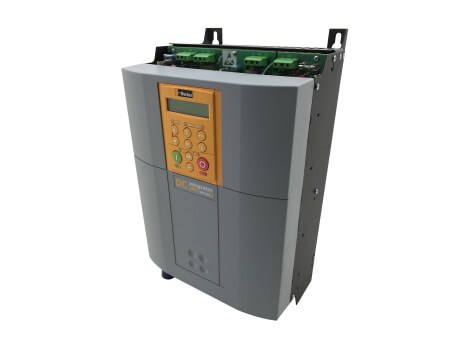

Fotografie 590 P

Univerzální řada DC měničů pro všechny typy aplikací

Poptat produkt 590 P
Přehled

     Univerzální řada DC měničů 590P představuje jednoduché, spolehlivé a univerzální řešení pro aplikace stejnosměrných derivačních motorů a motorů s permanentními magnety vyžadující regulaci otáček nebo točivého momentu v širokém rozsahu proudů kotvy od 15 A do 1950 A.
     Jejich konfigurace je prováděna prostřednictvím funkčních bloků, které lze vzájemně propojovat a je tak možné dosáhnout maximální flexibility. Měnič je dodáván v základní konfiguraci funkčních bloků, která umožňuje rychlé a jednoduché zprovoznění řízení stejnosměrného motoru bez nutnosti složitého nastavování. V případě složitějších aplikací je pak možné zvolit jednu z přednastavených aplikací (maker) nebo využít specifické funkční bloky určené pro různé typy aplikací.

Základní vybavení měničů 590P umožňuje použití zpětné vazby napětí kotvy, v případě potřeby lze pak DC měnič rozšířit o moduly zpětné vazby zpracovávající signály z analogového tacha nebo enkoderu. Tím je zajištěno, že je měnič schopen zpracovat signály základních typů zpětných vazeb používaných u stejnosměrných motorů.

Kromě modulů zpětné vazby je možné DC měniče řady 590P rozšířit o jeden z komunikačních modulů. K dispozici jsou moduly zahrnující základní průmyslově využívané protokoly. To umožňuje integraci DC měničů řady 590P do větších řídicích systémů.

Typické aplikace:

  • Extrudery
  • Navíječky / Odvíječky
Specifikace
Jmenovité vstupní napětí 3x 110 ÷ 220V (±10%)
3x 220 ÷ 500V (±10%)
3x 500 ÷ 600V (±10%) – vel.4 a 5
3x 500 ÷ 690V (±10%) – vel.6
Jmenovitá vstupní frekvence 50 / 60Hz (±5%)
Jmenovitý proud kotvy motoru 15 ÷ 1950A
Max. napětí kotvy 1,15x vstupní napětí (ac)
Max. proud buzení 4A – vel.1
10A – vel.2 a 3
30A – vel.4 a 5
60A – vel.6
Max. napětí buzení 0,9 x vstupní napětí (ac)
Napájecí napětí řídicí části 1x 110 ÷ 230V (±10%)
Frekvence napájení řídicí části 50 / 60Hz (±10%)
Jmen. proud napájení řídicí části 0,5A/115Vac resp. 0,25A/230Vac
Zpětná vazba Napětí kotvy (standard)
Analog tacho (volitelný modul)
Enkoder (volitený modul)
Přetížení 150% jmen. proudu, 30 sekund
Komunikace EI Bisynch ASCII / EI Binary
Modbus TCP / Ethernet IP (volitelný modul)
Profibus-DP (volitelný modul)
LinkNet (volitelný modul)
Digitální vstupy 5x DI konfigurovatelné
4x DI funkce přiřazena
Digitální výstupy 3x DO - konfigurovatelné
2x Relé (max. 230V/5A odpor zátěž)
Analogové vstupy 5x AI (±10V) - konfigurovatelné
Analogové výstupy 2x AO (±10V) - konfigurovatelné
1x AO (±10V) - funkce přiřazena
Provozní teplota 0°C ÷ +45°C – vel.1 a 2
0°C ÷ +35°C – vel.3
0°C ÷ +40°C – vel.4 až 6
Krytí IP00
Volitelné moduly Modul zpětné vazby – analog tacho
Modul zpětné vazby – enkodér
Komunikační modul Profibus DP-V1
Komunikační modul Ethernet IP / Modbus TCP
Komunikační modul LinkNet
