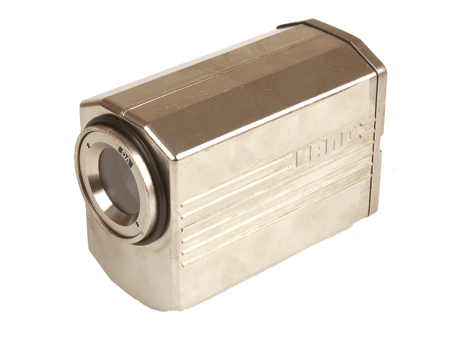

Bezkontaktní infračervený pyrometr určený pro samostatné měření teploty, stačí jen zapnout a UNO poskytne lineární proudový výstup 4-20mA v ecelém teplotním rozsahu.
V1 600/1600C
Přehled
UNO poskytuje přesné měření bez teplotního driftu. Poskytuje výjimečnou flexibilitu a přesnost pro OEM aplikace , kde je nejdůležitější nepřetržitý provoz, kontrola kvality a kontinuální monitorovaní procesu. Zajišťuje vysokou integritu výrobků, maximální dobu provozu a bezpečný provoz. Pyrometry UNO, nepotřebují přímí kontakt s měřeným objektem, takže ho nemohou narušit, poškodit ani kontaminovat výrobek nebo proces výroby. UNO je optimálním řešením pro rychle se pohybující předměty.
K dispozici jsou modely s volitelným laserovým zaměřováním, jak pro standardní verzi, tak i pro verzi pyrometru s optickým vláknem.
JEDNODUCHÁ INTEGACE
Pyrometry UNO s širokou škálou teplotních rozsahů, vlnových délek, a mnoha časovými funkcemi se integrují do Vašeho systému prostřednictvím analogového, proudového signálu 4-20mA.
NENÁROČNÝ NA PROVOZ A ÚDRŽBU
Rozsáhlá řada ochranných a montážních prvků poskytuje plnou mechanickou a teplotní ochranu i v těch nejnáročnějších průmyslových podmínkách.
Specifikace
| Model | Teplotní rozsah | Vlnová délka | FOV | Verze fokusu | Minimální průměr cíle | Fokusační vzdálenost |
|---|---|---|---|---|---|---|
| U1 600/1600C | 600 to 1600°C | 1.0 µm | 100:01:00 | V | 5mm | 500mm až nekonečno |
| U1 800/2600C | 800 to 2600°C | 1.0 µm | 200:01:00 | V | 2.5mm | 500mm až nekonečno |
| U2 300/1100C | 300 to 1100°C | 1.6 µm | 100:01:00 | V | 5mm | 500mm až nekonečno |
| U4 50/250C | 50 to 250°C | 2.4 µm | 30:01:00 | V | 16.6mm | 500mm až nekonečno |
| U4 150/550C | 150 to 55°C | 2.4 µm | 100:01:00 | V | 5mm | 500mm až nekonečno |
| U6 0/300C-V | 0 to 300°C | 3 to 5 µm | 30:01:00 | V | 16.6mm | 500mm až nekonečno |
| U6 100/700C-V | 100 to 700°C | 3 to 5 µm | 100:01:00 | V | 5mm | 500mm až nekonečno |
| U8 0/1000C-V | 0 to 1000°C | 8 to 14 µm | 100:01:00 | V | 5mm | 500mm až nekonečno |
| V1 600/1600C | 600 to 1600°C | 0.85 to 1.1 µm | 50:01:00 | V | 10.0mm | 500mm až nekonečno |
| V1 1000/2600C | 1000 to 2600°C | 0.85 to 1.1 µm | 200:01:00 | V | 2.5mm | 500mm až nekonečno |
Verze fibroptic
| Model | Teplotní rozsah | Vlnová délka | FOV | Optická hlavice | Minimální průměr cíle | Fokusační vzdálenost |
|---|---|---|---|---|---|---|
| U1 600/1600CYL | 600 to 1600°C | 1.0 µm | 25:01:00 25:01:00 |
A10 A50 |
4mm 23mm |
100mm 500mm |
| U1 800/2600CYL | 800 to 2600°C | 1.0 µm | 75:01:00 75:01:00 |
A10 A50 |
1.3mm 6.7mm |
100mm 500mm |
| U2 300/1100CYL | 300 to 1100°C | 1.6 µm | 25:01:00 25:01:00 |
A10 A50 |
4mm 23mm |
100mm 500mm |
| V1 600/1600CYL | 600 to 1600°C | 0.85 to 1.1 µm | 25:01:00 25:01:00 |
A10 A50 |
4mm 23mm |
100mm 500mm |
| V1 1000/2600CYL | 1000 to 2600°C | 0.85 to 1.1 µm | 75:01:00 75:01:00 |
A10 A50 |
1.3mm 6.7mm |
100mm 500mm |
Dokumentace
-
Uno_DAT_ENG_2306
3 MB
Stáhnout
